12. 멀티플렉서

멀티플렉서는 여러 입력 중 하나를 선택하여 출력으로 전달하는 장치이다.

멀티플렉서는 데이터 선택기, 데이터 멀티플렉서로도 불린다.

멀티플렉서는 데이터 스위칭, 데이터 라우팅, 주소 선택 등 다양한 응용 분야에서 사용된다.



멀티플렉서는 여러 개의 입력 중에서 하나의 입력을 선택하여 출력으로 전달한다.

입력 중 어떤 것을 선택할지 결정하는 데 사용되는 제어선이 필요하며,

상태에 따라 특정 입력이 선택되어 출력으로 전달된다.

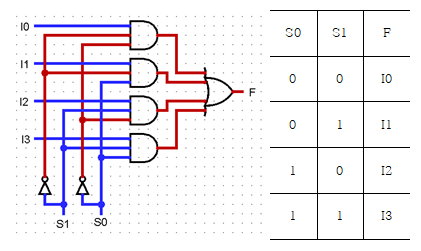

위 회로 처럼 제어선 S의 입력에 따라서 여러 입력 I0, I1, I2, I3 중 하나가 선택되어 출력으로 전달된다.
